HSC-B弹性联轴器

所属分类:

HSC-B弹性联轴器

  • 产品描述

    产品特点

    ● 适用于工程机械、建筑机械传动系统,柴油机与液压泵的联接。

    ● 采用弹性玻璃纤维材料,吸收振动和冲击能力强。

    ● 耐油、耐热、耐寒(-40℃ ~150℃ )。

    ● 安装简单,轴向尺寸可调。

    ● 花键轴套带锁紧装置,能减小花键磨蚀。

    ● 玻璃纤维盘与轴套采用加强型的大矩形齿连接方式,不易磨损变形、寿命长、免维护。



    典型应用

    挖掘机、压路机、起重机、平地机、摊铺机、混凝土搅拌车、混凝土泵、混凝土切割机、凿路机、垃圾倾倒车等。



    典型应用

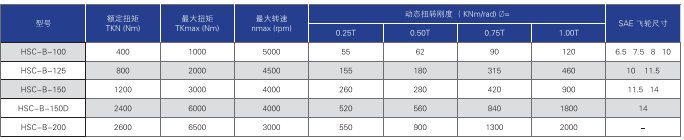

    TKN=TAN*K
    其中TAN:发动机的额定扭矩
    K:工作系数,1.2~2视工况而定

    结构组成

    轴套:采用高等级钢材料,坚固可靠。
    飞轮联接盘:采用弹性玻璃纤维材料,具有极高的抗冲击和吸振能力

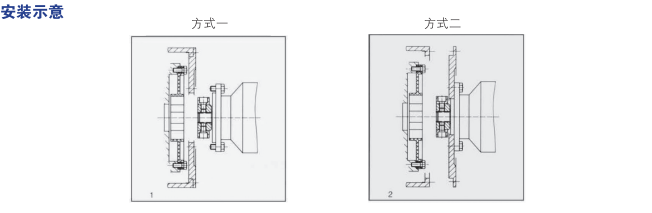

    在大多数情况下,轮毂星形件的直径小于泵法兰的中心定位直径,即“轮毂星形件”穿过法兰中的孔,该孔将泵与飞轮壳连接起来。轮毂星形件的直径总是略小于联轴器的标称尺寸,例如HSC-B-100的轮毂星形件旋转直径<100mm。如果直径为100毫米或4英寸或更大,它将穿过泵安装板上的孔。在这种情况下,可以根据安装示意图方式一进行安装。

    1.用螺栓将联轴器法兰固定到飞轮上。

    2.用螺栓将泵安装板固定到飞轮壳上。

    3.将联轴器安装到泵轴上并固定。

    4.向上提供泵,使联轴器和泵接合在泵安装板中。

    对于偶尔出现的“轮毂星形”直径大于泵安装板中孔径的情况,应根据安装示意图方式二进行安装。

    1.用螺栓将联轴器法兰固定到飞轮上。

    2.用螺栓将泵安装板固定到泵上。

    3.将联轴器轮毂安装到泵轴上并固定。

    4.向上提供泵和安装板,使联轴器接合并将泵安装板定位在飞轮壳中。用螺栓将整个总成固定到飞轮壳上。
