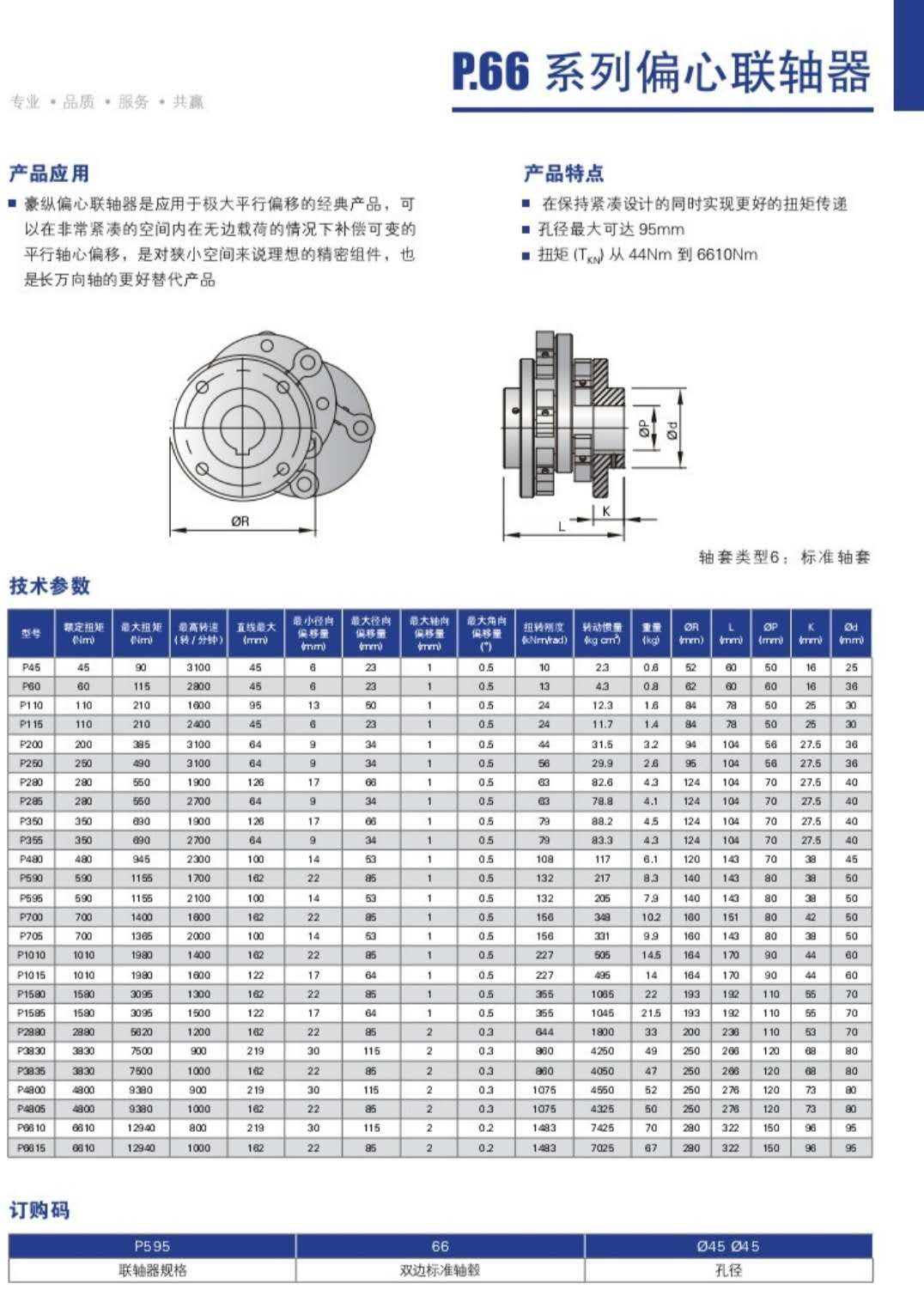

  • 1(1018).jpg

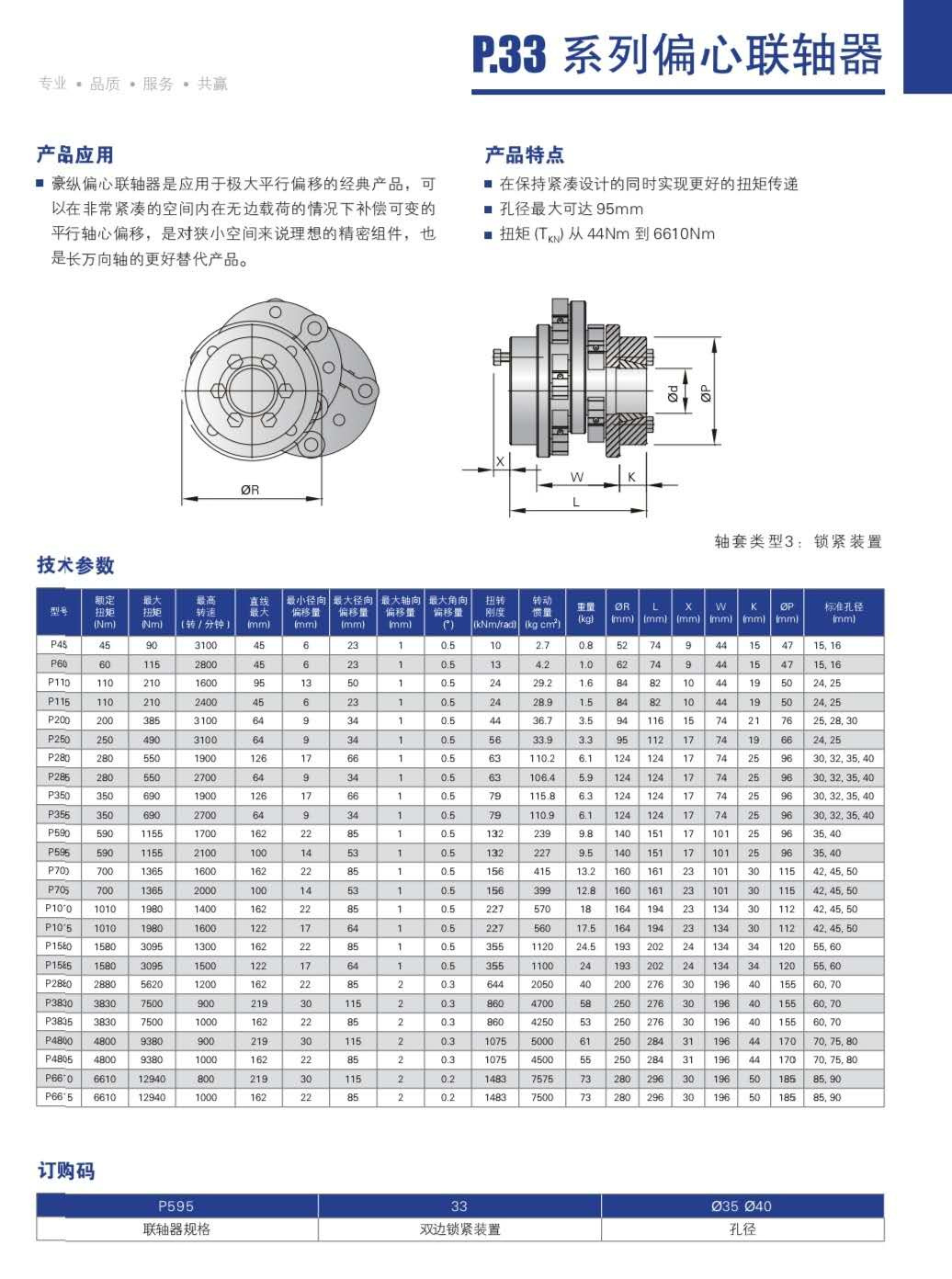

  • 2(1019).jpg

P系列偏心联轴器

所属分类：

偏心联轴器

  • 产品描述



    Power Plus 系列采用紧凑型设计，可为有限的安装空间提供扭矩传输优势。Power Plus 系列可用于高达 6,610 Nm 的标称扭矩和高达 115 mm 的径向偏移。



    施密特偏心联轴器 P系列

    工作原理

    施密特联轴器是一种紧凑型联轴器，用于从径向偏移的轴精确传输扭矩。在允许的旋转范围内，无论是在静止状态下还是在负载下运行期间，都可以根据需要更改轴的不对中。无论轴偏移量如何，都可以保证永久的角度同步传输。An- 驱动永久同步工作，无相移。



    Power Plus P 系列 - 在紧凑的设计中提供额外的扭矩传输

    Power Plus 系列联轴器每层有 4 个或更多联轴器。与标准系列相比，连接元件数量的增加确保了扭矩传递的增加，同时保持了尺寸数据 - 特别适用于在限制性安装条件下必须传递非常高的扭矩的应用。

    Power Plus 系列可用于高达 6,610 Nm 的标称扭矩和高达 115 mm 的径向偏移。



    可以根据需要组合不同的轮毂形状

    有 3 种不同的轮毂形状可供选择。夹紧轮毂设计提供无间隙的轴轮毂连接，并为具有频繁冲击扭矩的应用提供高摩擦扭矩。法兰安装版本可快速集成到客户特定的附加部件中。此外，轮毂版本可用于通过键槽和定位螺钉进行形状配合的扭矩传输。

    不同的轮毂形状可以根据需要组合，从而单独适应各自的要求。



    夹紧轮毂轮毂形状 3

    适用于频繁出现扭矩峰值和冲击负载的应用的理想轮毂设计。夹紧轮毂设计的高摩擦扭矩确保了安全、无间隙的扭矩传输。

    带夹紧轮毂的版本可用于 15 至 90 mm 的轴直径，具体取决于尺寸。
