V系列偏心联轴器

所属分类:

偏心联轴器

  • 产品描述



    V 系列在紧凑的设计中提供了额外的偏移能力。Offset Plus 系列可用于高达 3,830 Nm 的额定扭矩和高达 275 mm 的径向偏移。



    施密特偏心联轴器 V系列

    工作原理

    施密特联轴器是一种紧凑型联轴器,用于从径向偏移的轴精确传输扭矩。在允许的旋转范围内,无论是在静止状态下还是在负载下运行期间,都可以根据需要更改轴的不对中。无论轴偏移量如何,都可以保证永久的角度同步传输。An- 驱动永久同步工作,无相移。



    Offset Plus V 系列 - 在紧凑的设计中提供额外的偏移能力

    Offset Plus 系列的联轴器通常每层有 3 个超长联轴器。与标准系列相比,这些可确保增加偏移能力,同时保持尺寸技术数据 - 特别适用于在限制性安装条件下具有非常高偏移要求的应用。

    Offset Plus 系列可用于高达 3,830 Nm 的额定扭矩和高达 275 mm 的径向偏移。



    可以根据需要组合不同的轮毂形状

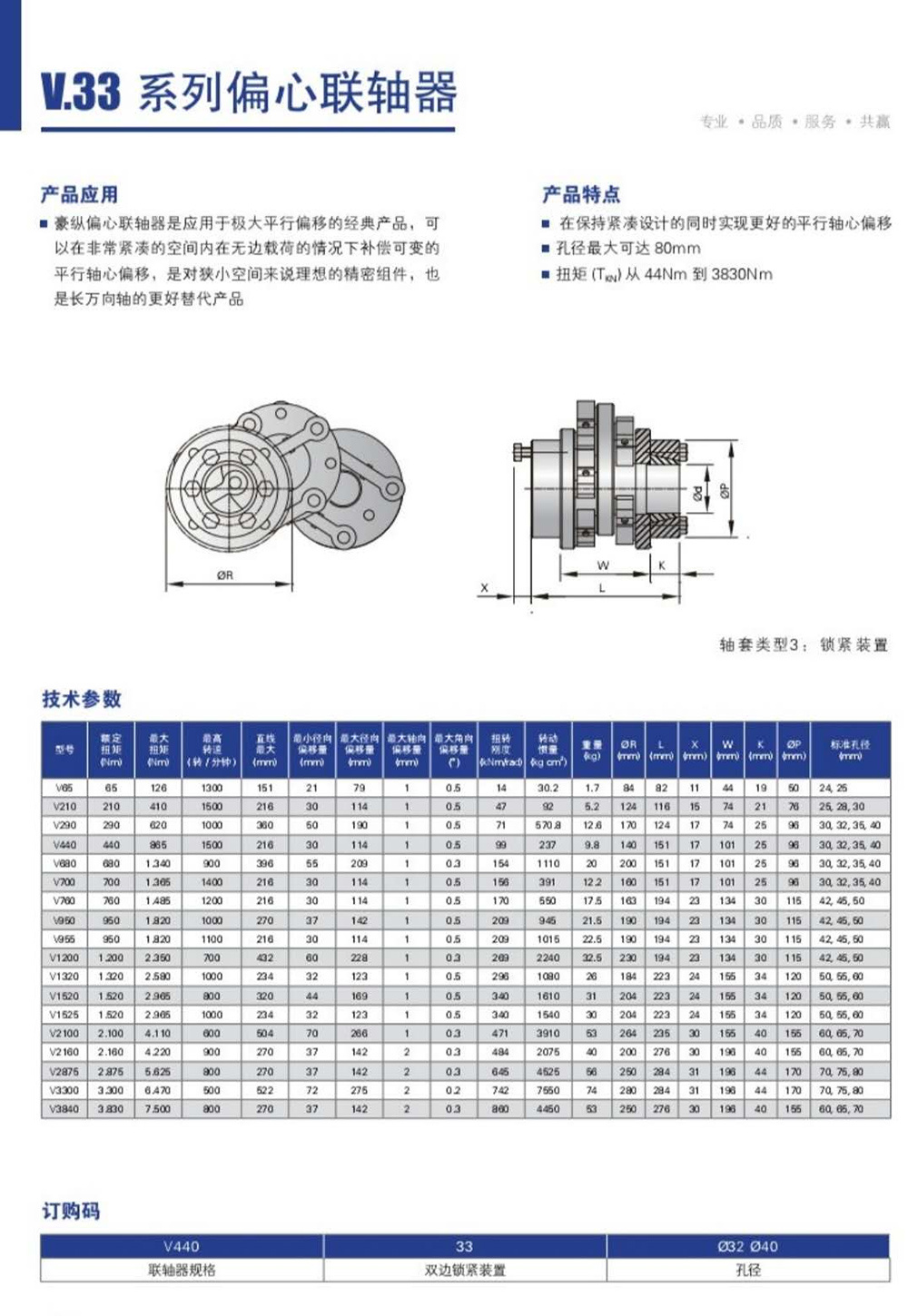

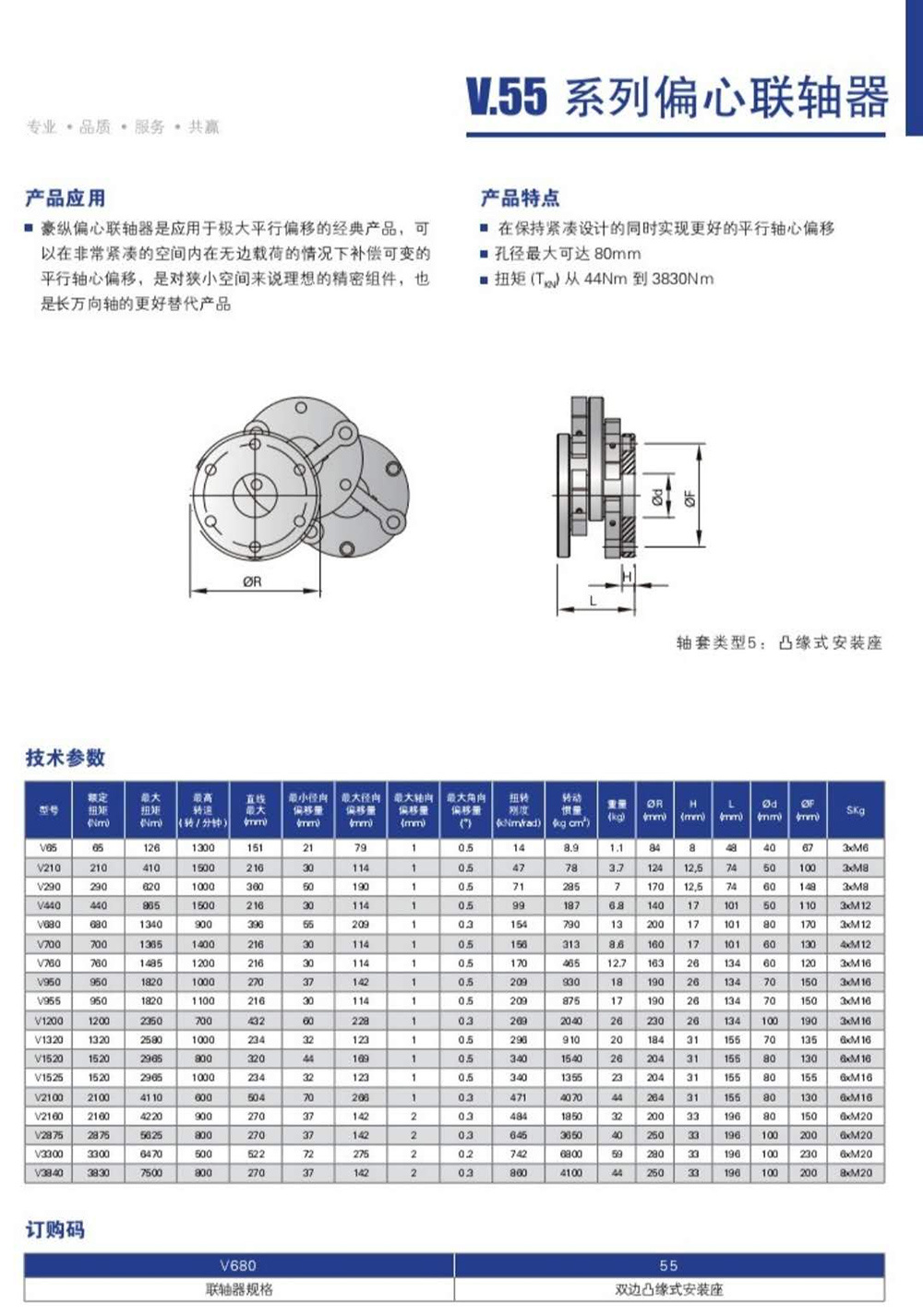

    有 3 种不同的轮毂形状可供选择。夹紧轮毂设计提供无间隙的轴轮毂连接,并为具有频繁冲击扭矩的应用提供高摩擦扭矩。法兰安装版本可快速集成到客户特定的附加部件中。此外,轮毂版本可用于通过键槽和定位螺钉进行形状配合的扭矩传输。

    不同的轮毂形状可以根据需要组合,从而单独适应各自的要求。
